Начало всех работ — схема
Хотелось бы начать этот раздел с аналогии. Что является основой для хорошего крепкого дома? Конечно же, фундамент. Так вот, своеобразным фундаментом надёжного и качественного электроснабжения является грамотно составленная схема электропроводки в квартире. Многие совершенно напрасно этим пренебрегают и на это есть веские причины:
- Во-первых, монтаж электропроводки в квартире вам будет делать гораздо легче, когда на схеме отображается практически конечный результат. Согласитесь, это довольно редко, когда на первом этапе ремонта люди могут представить себе, что получится в конце. А с электрической схемой это возможно, потому что на ней будут отображены все коммутационные аппараты, элементы освещения и стационарные бытовые электроприборы.
- Во-вторых, схема электрической проводки в квартире поможет вам составить чёткий план выполнения работ – с чего начать монтаж проводки, в каком направлении двигаться, что оставить на завершающий этап.
- В-третьих, когда у вас на руках есть готовая схема расположения элементов электрики в квартире, можно легко определиться с количеством материалов – розеток, выключателей, распределительных коробок, подрозетников, проводов, кабелей.
- И самое главное, когда уже будут полностью окончены монтажные и ремонтные работы, у вас останется схема разводки электропроводки в квартире. Ни в коем случае её не выбрасывайте. Если понадобится просверлить где-то в стене отверстие под картину или фоторамку, вы достанете схему и посмотрите, каков путь пролегания проводов, чтобы не напороться и не повредить токопроводящую жилу. Также многие заклеивают иногда распределительные коробки обоями, чтобы не портить внешний вид комнаты. Вообще-то этого делать нельзя, но если уж и заклеили, вы всегда сможете глянуть на схеме, где находится коробка. При необходимости каких-то работ, срежете кусочек обоев, получите доступ к коробке, а потом заклеите вновь.
Надеемся, мы популярно и доступно объяснили вам, что в мире электрики всё и всегда следует начинать со схемы. Теперь немного подробнее о том, как её правильно составить и что на ней должно быть отображено.
Составление схемы
Перед тем, как сделать схему, нужно собраться всей семьёй и хорошенько подумать о том, где у вас в квартире будут располагаться основные потребители электрической энергии:
- кондиционеры;
- электрические варочные панели и духовые шкафы;
- стиральная машина;
- холодильник и морозильная камера;
- посудомоечная машина, микроволновая печь;
- вытяжная принудительная вентиляция;
- котлы отопительной системы или водонагреватели.
Также не маловажную роль играет расположение мебели, особенно громоздкой. Чтобы не получилось потом так – ремонт закончен, мебель расставлена, а розетка оказалась за шкафом-купе, который уже обосновался на этом месте на многие годы. И тогда придётся прибегать к помощи переносок, только раньше хоть под коврами можно было провода прятать, а теперь это не модно, всё кругом паркет да ламинат. Так что этому вопросу уделите особенное внимание.
план квартиры (кликните для увеличения)
Дальше возьмите бумагу (лучше в клеточку), карандаш (желательно несколько разноцветных), линейку. Нарисуйте в двух экземплярах на бумаге план вашей квартиры с дверными и оконными проёмами, чтобы было проще возьмите технический паспорт и перенесите оттуда чертёж. Каждой комнате присвойте порядковый номер, например, если у вас схема электропроводки в однокомнатной квартире, пусть это выглядит так:
- Коридор (прихожая, холл).
- Ванная комната.
- Кухня.
- Зал (гостиная).
Если комнат больше, соответственно можете продолжить дальше нумерацию – спальня, детская, спортивная комната, также надо учесть кладовую, лоджию (если собираетесь и туда провести проводку осветительную) и т.д.
Теперь схематически отобразите на одном чертеже стационарную бытовую технику и мебель (в виде квадратиков и прямоугольников). Можно бытовую технику обозначить красным цветом, а мебель серым. На второй чертёж наносите места установки коммутационных аппаратов. То есть там, где на первом чертеже у вас обозначена бытовая техника, на втором в этих местах буду розетки.
Точно также на первом чертеже (где техника и мебель), нарисуйте крестики жёлтым цветом в местах установки светильников, бра, торшеров, люстр. Здесь вам удобно будет увидеть – где кровать, там значит прикроватный светильник; где диван или кресла, значит бра, под которым можно почитать и т.д. Затем перенесите все эти лампочки на электрическую схему. Заодно продумайте и отметьте места установки выключателей. Мысленно представьте себе, в какую сторону у вас будут открываться межкомнатные двери, чтобы потом выключатели не оказались за ними.
Сразу определитесь, возможно, в каком-то месте нужна установка розеточного блока (чаще всего это делают на кухонной рабочей панели), будет ли у вас в основной комнате групповое освещение или многорожковая люстра, тогда потребуется двухклавишный выключатель.
Наметьте на схеме место, где будет располагаться вводной распределительный щиток на квартиру.
Примеры того, как правильно составить схему, вроде бы получились доступные, надеемся, что сложностей с этим у вас не возникнет. Теперь разберёмся с количеством материалов.
Основные правила хорошего плана
- Все розетки должны располагаться на высоте 30 см от чистого пола.
- Выключатели должны располагаться не ниже чем 90 см от пола.
- Розетки над рабочей поверхностью в кухне располагаются на высоте 80–100 см от пола.
- На рабочей поверхности необходимо минимум 4–5 розеток для подключения бытовой техники (комбайны, миксеры, блендеры и так далее).
- На кухне необходимо дополнительно предусмотреть розетки под вытяжку, холодильник, стиральную машинку, газовую или электроплиту, вытяжку, теплый пол (при наличии).
- В ванной комнате возле зеркала рекомендуется устанавливать 2–3 розетки герметичного исполнения для подключения фена, электрической бритвы, эпилятора и так далее.
- Также в ванной комнате необходимо предусмотреть розетки для подключения бойлера, теплого пола, стиральной машинки, фильтров для очистки воды.
- В местах где будет установлен телевизор (гостиная, спальня, детская и так далее) рекомендуется монтировать 4–5 розеток, 2–3 из которых будут снабжать оборудование (телевизор, тюнер, игровые приставки и так далее) 1 будет служить для подключения кабеля «Интернет» и еще 1-а для подключения антенного кабеля.
- Розетки в спальной комнате необходимо располагать по 2 штуки с каждой стороны кровати для удобства подключения зарядки мобильного телевизора или лампы на тумбочке.
- Также в спальнях рекомендуется монтировать с каждой стороны кровати бра с выключателем возле розетки для создания удобств при чтении книг.
- Выключатели лучше располагать с правой стороны от двери если Вы правша и с левой — если левша.
И так с планом расстановки розеток и выключателей разорались. Что же делать дальше? Дальше нам необходимо выбрать тип защиты.
Необходимые материалы
По составленным схемам посчитайте необходимое количество выключателей и розеток. Не забудьте, что под каждый из этих коммутационных аппаратов нужен подрозетник, если планируется прокладка скрытой электропроводки в квартире. Также посчитайте, сколько понадобится распределительных коробок.
Чтобы посчитать количество провода, лучше всего намеченные на схеме коммутационные аппараты и распределительные коробки перенести на реальные стены. Затем выполнить разметку стен, то есть в прямом смысле слова нарисовать между ними пути пролегания проводов, при помощи рулетки всё измерить и посчитать общее количество. Имейте в виду, что разводка электропроводки в квартире выполняется строго по вертикальным и горизонтальным линиям, никаких поворотов наискосок быть не должно.
Хотелось бы дать один совет. Если полностью с нуля делается разводка электрической проводки в трёхкомнатной квартире площадью около 60-70 м2, то лучше покупать провод целой заводской бухтой, в которой 100 м. В магазинах это считается оптовой продажей и на неё будет скидка 10 %, причём если вы купите 98 м – это не опт, скидки не будет, а возьмёте на 2 м больше и прилично сэкономите.
По опыту профессиональных электриков для электропроводки квартиры из трёх комнат приобретайте 100 м трёхжильного провода сечением 1,5 мм2 (это будет прокладка осветительной проводки в квартире) и 100 м трёхжильного провода сечением 2,5 мм2 для запитки розеток.
Мощные электроприборы, типа водонагревателя или варочной панели, как правило, запитываются отдельной линией от вводного распределительного щитка через отдельный автомат. Для них лучше проложить трёхжильный провод сечением 4-6 мм2.
Ещё один важный нюанс, не забудьте посчитать провод с запасом на разделку жил в местах соединений и подключений коммутационных аппаратов. Принято оставлять запас провода на розетки, выключатели, светильники не менее 20 см. Если вы планируете в дальнейшем опустить потолки, то запас провода для светильников увеличьте до 50 см. На сборку распределительного щитка также оставляйте запас провода около 50 см.
Распределительный щиток
Проводка в любой квартире, выполняемая своими руками, начинается от распределительного щитка. Что он собою представляет? Это своего рода бокс, в котором монтируется счётчик электроэнергии и вся защитная автоматика.
Какие бывают щитки?
Этот коробок изготавливают из металла либо пластика. Каждый вариант имеет свои преимущества. Пластиковый щиток практичнее, так как мало весит, и к тому же внешне он выглядит привлекательно и эстетично. Металлический короб отличается долговечностью и надёжностью.
По способу крепления щитки бывают наружного и внутреннего исполнения. Наружный щиток (его по-другому называют накладной) навешивается на стену при помощи саморезов или дюбель-гвоздей. Это значительно облегчает работы по его монтажу, но в то же время такой вариант щитка отнимает свободное пространство в помещении. Внутренний или встраиваемый щиток требует монтажа специальной стенной ниши, но он не занимает комнатное свободное пространство.
Чем щиток укомплектовывают?
Что ещё понадобится для монтажа распределительного щитка, кроме самого бокса:
- Вводной автомат, он защищает всю квартирную сеть путём отключения в случае необходимости, к нему подходит питающий кабель на квартиру.
- DIN-рейка – это специальная металлическая пластина, на которую крепится вся автоматика.
- Счётчик электроэнергии, после выполнения всех монтажных работ, надо будет обязательно пригласить представителя энергосбыта, чтобы опломбировал прибор учёта.
- Шинки РЕ и N, на которых будут соединяться все нулевые и заземляющие проводники.
- Автоматические выключатели, они будут защищать определённую группу токоприёмников от короткого замыкания путём отключения при сверхтоках. Также при помощи автоматов можно будет принудительно в случае необходимости отключать ту или иную линию от общей сети.
- Устройства защитного отключения (УЗО), они не монтируются самостоятельно, а подключаются после автоматических выключателей. УЗО выполняет защитную функцию в случае, если корпус какого-то электрооборудования оказался под напряжением. В такой ситуации УЗО защищает человека от возможного поражения электрическим током. Можно использовать совмещённый вариант, который включает в себя автомат и УЗО – дифференциальные автоматы.
- Соединительные провода или распределительные гребёнки.
Чтобы определиться с количеством автоматов, необходимо рассчитать и распределить нагрузку в квартире.
Варианты соединения элементов в электрических цепях
Последовательное и параллельное соединение в электросхемах
Перед планированием создания новой электролинии или замены существующей, следует подобрать тип соединения частей цепи:
- последовательный – каждый узел замкнутой сети подключается к следующему, узловые контакты отсутствуют;
- параллельный – все части сети располагаются в отдельных группах, при поломке одного узла остальные работают нормально;
- смешанный – на разных участках используется различный тип соединения.
При поломке одного элемента в последовательной системе перестанет функционировать вся сеть.
Нагрузка в квартире
Современная электрика в квартире включает в себя огромное множество различных потребителей электроэнергии. Согласитесь, что бытовой техникой наши жилища буквально напичканы. Правилами и нормативными документами рекомендуется, перед тем, как провести проводку в квартире, разделить осветительную сеть и линию розеток от разных автоматов. Но с учётом того, какая сейчас нагрузка приходится на квартирную сеть, сажать все бытовые приборы на одну линию нельзя. Желательно равномерно распределить всё на несколько цепочек, запитанных от отдельных автоматов.
В таком разделении огромная практическая польза. Представьте, что повредилась электропроводка в квартире. Своими руками, без вызова электрика, вы решили разобраться, найти причину и устранить. Если на каждой линии установлена своя защита, причину аварийной ситуации вы найдёте легко (определите по отключенному положению автомата). И пока вы будете устранять на этой линии повреждение, все остальные потребители не останутся обесточенными, то есть холодильник продолжит холодить, а стиральная машинка стирать.
Рекомендуется выбирать автоматы следующей мощности:
- для осветительной нагрузки – 10 А;
- для розеток – 16 А;
- для подключения бытовой техники мощностью до 4,5 кВт – 20 А;
- для ввода на квартиру – 50 А.
Как разделить общую квартирную нагрузку по группам?
Во-первых, всех мощных потребителей электроэнергии желательно запитывать отдельной линией (стиральная машина, водонагреватель, посудомоечная машина, варочная плита и электрическая духовка, кондиционеры).
Во-вторых, розетки каждой комнаты хорошо было бы сделать отдельными группами (детская, взрослая спальня, зал, кабинет). Если уж так не получится, то кухонные розетки в любом случае надо запитывать через отдельную линию и автомат, потому что именно на кухне больше всего мощных бытовых приборов (хлебопечь, микроволновка, кофемашина, электрочайник, кухонный комбайн, блендер и т. п.)
Обязательно отдельной группой выполняется электроснабжение санузла, так как он относится к опасному помещению в плане электробезопасности (так называемая «мокрая» группа).
Отдельной группой выделяется освещение квартиры, но будет гораздо удобнее, если разделить по группам освещение каждой комнаты.
От того, каким образом вы сгруппируете всю нагрузку своей квартиры, будет зависеть количество необходимых автоматов и УЗО.
Составление схем электропроводки в частных домах: нюансы выполнения работ
Если к частному дому подведено напряжение 220 В, то никакой разницы в схемах с квартирными, не будет. Исключение составляют лишь трёхфазные системы. И то, отличаться будет лишь разводка в распределительном вводном шкафу. В остальном, при отсутствии в доме бойлера и (или) электроплиты, требующей напряжения 380 В, всё будет одинаковым.
Полезно знать! Следует понимать, что при наличии электрического водонагревательного котла, вне зависимости от требуемого для него напряжения, необходимо предусмотреть отдельную линию с установкой на неё устройства защитного отключения или автоматического выключателя дифференциального тока.
Количество входящих фаз и их распределение
При условии, что со столба на распределительный щит приходит четырёхжильный кабель (380 В), следует понять, как правильно его разделить по группам. Практически каждому домашнему мастеру, который сталкивался с электромонтажом, известно, что при использовании нуля и одной из трёх фаз кабеля с напряжением 380 В получается 220 В. Основная задача данного этапа работ – это равномерное распределение фазных проводов по линиям так, чтобы избежать перекоса и обеспечить работоспособность сети на должном уровне. Существует старая поговорка – не стоит класть все яйца в одну корзину. Применима она и здесь. Если освещение дома разбито на линии, не нужно их коммутировать на одну фазу. Лучше распределить. То же касается и линий силовой группы.
Примеры схем для выполнения работ по электромонтажу
Как и в квартире, проводка от щитка своими руками – это не слишком сложный процесс, для выполнения которого требуется лишь знание некоторых правил и чёткое соблюдение инструкций. Предлагаем ознакомиться с готовыми схемами электропроводки в частном доме. Примеры схем электромонтажа для частных домов:
Варианты схем электрической проводки для квартир
Рассмотрим конкретные проекты электросетей для квартир.
Это поможет работу выполнить самостоятельно, но консультация с профессиональным электриком обязательная.
Однокомнатная квартира
К таковым можно отнести и квартиры студии (о планировке квартиры-студии читайте в статье). Помещений в таких квартирах немного, поэтому большого расхода провода не будет. Линий меньше, но обеспечить оптимально расположение каждой нужно. Общие принципы сохраняются.
Лучше жилую комнату, кухню и санузел сделать отдельными группами – такая схема будет оптимальной.
На показанной схеме видно, что линии делятся не по помещениям. В одну группу определено освещение, а во вторую розетки.

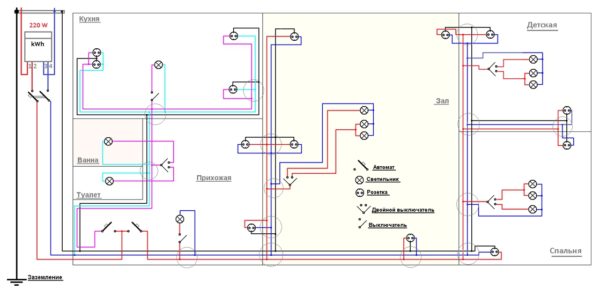

Пример схемы электропроводки в однокомнатной квартире — нарисован от руки
Не самое лучшее решение и вот почему. Распределительные коробки нужны на каждую линию, заходящую в комнаты. Многие розетки подключены последовательно, что приведет к отключению целой ветки при перегорании одного единственного провода.
Здесь по-другому. Видно, что отдельную группу составляет освещение в ванной, установленные в ней розетки. По отдельности подключены оставшиеся комнаты – освещение и розетки в них совмещены.
Читайте такжеПланировка деревянного дома
Разделение электрической сети по комнатамНа схема видно что отдельные линии отмечаются разными цветами. Используйте этот прием при самостоятельном проектировании. Обозначение точек также можно легко понять и запомнить.
Составить проект проводки можно посредством использования специальных программ (программы для черчения электрических схем смотрите по ссылке).
Многокомнатные квартиры квартира
Принцип ничем отличаться не будет. Определяем оптимальную схему.
Схема электропроводки в 2-комнатной квартире — образец
Однако для подключения нескольких комнат стоит учитывать некоторые особенности:
- Сеть розеток рекомендуется делить на группы по комнатам.
- Также поступают и с системой освещения.
- Для кухонь предусматривается три отдельных линии: под освещение, малые бытовые приборы и технику высокой мощности.
- Отдельно подключается санузел.
Схема электропроводки в 3x комнатной квартире
Для квартир с большой площадью, которые относятся к категории элитных, предусматривается отдельная ветка на охранные системы.
Сложные схемы нужно поручить составлять специалистам. По окончании их работы на руках должен остаться план, который необходимо хранить на случай возможных поломок и реконструкций.
Как правильно выполнить разводку электрической проводки
Если вы решили, что правильная разводка электрики в квартире вам по плечу, то для начала необходимо выбрать тип разводки, который подойдет под нужды хозяев жилья. Существует три типа разводки:
- при помощи распределительных коробок;
- звезда;
- шлейф.
Теперь необходимо составить план разводки электрики в квартире в двух экземплярах (на первом следует начертать план расположения выключателей и осветительной техники, а на втором – розеток).
Схема разводки электрики в квартире
После этого следует разделить клиенты электрической цепи на группы. Это может выглядеть так:
- первая группа – холодильник и вытяжка (автомат на 25 А);
- вторая – стиральная машина (на 25 А);
- третья – осветительные приборы (на 10 А);
- четвертая – розетки (на 25 А);
- пятая – посудомоечная машина (на 25 А);
- шестая — электроплита (на 32 А).
Или же так:
- осветительные приборы жилых помещений, кухни и прихожей (автомат на 10А);
- розетки в жилых комнатах (автомат на 25 А);
- розетки в кухне и прихожей (автомат на 25 А);
- осветительные приборы и розетки в ванной(эти клиенты объединены в одну группу, поскольку работают в условиях влажной среды, и для них выдвигаются серьезные требования);
Для каждого бытового оборудования выделяется одна группа с автоматом на 25 или 32 А. Оборудования разделяется по группам из-за некоторых нюансов.
Если всю технику, потребляющую электроэнергию подключить к одному автомату, то нужен будет очень толстый кабель, который способен выдержать такую нагрузку. Также придется купить автомат, рассчитанный на высокую мощность, а это обойдется довольно дорого.
Подключение к нескольким автоматам
Если случится поломка одного из элементов сети, то придется обесточить всю квартиру, чтобы начать восстановительные работы.
Когда схема разводки электрики в однокомнатной квартире готова, необходимо определить количество все потребителей электроэнергии. Вам придется вычислить необходимое число розеток, исходя из числа уже имеющейся техники, которая питается от электросети, а также учитывая будущие приобретения.
Важно знать! Категорически запрещается размещать розетки в ванной. Можно поставить только одну розетку для бритвы или фена, но она должна подсоединяться через трансформатор.
Затем необходимо корректно расположить все розетки и выключатели. Для этого воспользуйтесь следующими советами:
- выключатели и розетки следует ставить слева от двери;
- в жилых помещениях и прихожей розетки должны находиться на высоте 0.4 метра, в кухне на высоте 0.95 -1.15 метра;
- выключатели должны располагаться на высоте 0.9 метра;
- необходимо пометить места расположения выключателей и розеток в схеме.
Стандартная схема для двухкомнатной квартиры
Затем следует провести провода от выключателей и розеток (имеется ввиду план). Если вы подключаетесь посредством распределительных коробок, то все кабели сначала должны идти к ним, а затем уже к электрощиту. Для правильной разводки нужно следовать некоторым правилам:
- кабели должны проходить строго горизонтально или вертикально;
- лучше избегать пересечений проводов;
- кабель нужно монтировать на расстоянии в 0.15 метра от потолка и 0.1 метра от дверей и окон;
- кабель к выключателю подводится сверху, кабель к розетке снизу.
Последним шагом станет подсчет метража кабелей и общего числа автоматов. При подсчете метража кабеля необходимо учитывать габариты комнат, а при подсчете количества автоматов нужно исходить из количества групп. Также следует запомнить, что все автоматы в итоге подключаются к одному, который рассчитан на высокую мощность. Если вы пользуетесь и планируете покупку плиты, которая питается от электрики, то нужен автомат, который рассчитан не менее чем 63 А.
Подключение к автоматам с учетом мощности
Вернуться к содержанию
Минимальный комплект инструмента
Для устройства или замены электропроводки своими руками вам потребуется следующий набор инструментария:
- болгарка с кругами по бетону для проделывания борозд в кирпичных либо оштукатуренных стенах;
- молоток и зубило, чтобы разделывать гнезда подрозетников;
- кусачки, пассатижи;
- рулетка и строительный уровень;
- шпатель узкий металлический;
- отвертки с различными шлицами;
- нож для разделки кабелей.
Совет. Вместо обычного ножа лучше используйте специальный инструмент, чей образец показан на фото. Он снабжен небольшой пяткой на конце, что позволяет снимать изоляцию с проводов без повреждения медных жил и безопасно для рук.
Как правильно раскидать проводку в квартирах с выходом на чердак, мансарду?
Первый шаг – определение количества розеток, которые нужны для помещения. План составляется в зависимости от текущих потребностей жильцов. Отдельное подключение на отдельных проводах рекомендуется для следующих приборов:
- Бойлеры.
- Обогреватели.
- Электроплиты.
Для одного прибора требуется одна основная розетка, и две запасных минимум. Шесть розеток и десять точек для осветительных приборов – стандартная схема при обустройстве мансард.
Кабельный маршрут должен располагаться на расстоянии от 10 до 30 см от пола. Главное – чтобы кабель можно было замаскировать.
Выбор способа прокладки: открытый или скрытый
После определения схемы размещения кабельных линий следует принять способ закладки кабелей. Существует два способа прокладки линий – скрытый, открытый.
Первый способ распространен тогда, когда отделку помещений производят подвесными конструкциями и фальшпанелями (гипсокартон, МДФ). Здесь нет необходимости делать пазы (штробы) в стенах с последующей шпаклевкой. Скрытая электропроводка, выполненная в квартире, имеет ряд весомых преимуществ:
- сохранение общего вида, целостности интерьера;
- менее строгие требования к условиям монтажа кабелей;
- увеличенные допуски к разрешенным токам.
Не редко встречают вариант открытой проводки. Провода зачастую располагают в специальных пластиковых коробах, закрепленных на декоративной отделке поверхностей комнаты. Открытый способ заложения кабелей имеет следующие преимущества:
- возможность монтажа после или во время отделочных работ;
- более быстрый монтаж;
- возможность модернизации сети благодаря прокладки дополнительных кабелей или их демонтажа.
В настоящее время, если обустройство электросети является составной частью общего ремонта помещения, специалисты используют чаще скрытый способ прокладки проводников.
Монтаж проводки
Осталось определиться, какой тип проводки выбрать для своей квартиры. На сегодняшний день существует два способа:
- Открытый. Это когда все проводники будут проходить по стенным поверхностям, крепятся они в пластиковых кабельных каналах (или коробах). Такая прокладка требует гораздо меньше материальных затрат и физических усилий, но есть один существенный недостаток – получается не вполне эстетичный внешний вид помещения. Исключение составляет прокладка специального кабеля по фарфоровым изоляторам, когда дизайн квартиры выполнен в ретро-стиле, это сейчас очень модно и набирает популярность.
- Скрытый. При таком способе провода прокладываем в специальных бороздах на стенных поверхностях (в штробах). Чтобы проштробить понадобятся специальные приспособления, процесс трудоёмкий, отнимет много времени и сил. Но зато будут спрятаны все проводники.
Подготовительный этап
Согласно с вашим проектом наметьте на стенах пути прохождения проводов. Чтобы получилось всё идеально ровно, делайте это с помощью лазерного уровня или натянутого шнура. В щитке стоит счётчик, а после него автоматы по группам нагрузки. От этих автоматов провода должны прийти в первую распределительную коробку, а оттуда уже разойтись по всем остальным помещениям и комнатам. На входе в каждую комнату должна устанавливаться своя монтажная коробка.
Отметьте на стенах места расположения розеток, выключателей, распределительных коробок.
Есть один нюанс для открытого способа прокладки – стены должны быть идеально ровными, чтобы пластиковые короба ложились на стенную поверхность без перекосов. В случае прокладки по фарфоровым изоляторам это не обязательно, лёгкая кривизна стен не будет так заметна.
Для скрытого варианта надо сделать штробы по отмеченным линиям при помощи штробореза или болгарки. Можно воспользоваться перфоратором, но тогда штробы не получатся такими идеально ровными. Перфоратор подойдёт для монтажа отверстий под коробки и подрозетники, только понадобится специальная насадка – фреза (коронка) по бетону. Если у вас нет такого инструмента, покупать его будет весьма накладно, постарайтесь взять напрокат.
Открытая прокладка проводов
- Нарежьте пластиковые короба по размерам намеченных линий. Для этого воспользуйтесь строительным ножом либо ножовкой.
- Зафиксируйте короба на стенных поверхностях. Не советуем использовать клей или двухсторонний скотч, такая фиксация не продержится долго. Лучше всего закрепите короба дюбелями с шурупами.
- Проводники уложите в короба и закройте крышки. Концы проводов остались выведенными к монтажным коробкам и коммутационным аппаратам.
Скрытая прокладка проводов
- Подготовленные штробы очистите от пыли, это можно сделать обычным веником или пылесосом.
- Уложите в штробы провода, рекомендуется предварительно поместить их в гофрированные трубы из негорючих материалов.
- Закрепите уложенную в борозды электропроводку при помощи алебастрового раствора. Сначала зафиксируйте лишь в нескольких местах, чтобы не выпадал провод. Когда окончите полностью монтаж и проверите работу всей электросети, тогда уже замуруете провода окончательно.
- Концы проводов выведите в подрозетники и распределительные коробки.
- Также при помощи раствора алебастра зафиксируйте в подготовленных отверстиях монтажные коробки и подрозетники.
Разделение электропроводки на группы (линии)
Управлять и контролировать электросетью гораздо легче, если она разделена на несколько линий. В случае возникновения неисправности или аварийной ситуации можно выключить одну группу, тогда как остальные будут функционировать в обычном режиме.
Вариант разделения на 4 группы:
Галерея изображенийФото из Предположим, в городской квартире осуществляется прокладка отдельного силового кабеля для стиральной машины. Особенно это актуально для домов старой застройки со слабой электропроводкой, не выдерживающей сильных мощностейНа кухне обычно находится множество приборов, одновременное включение которых также требует монтажа силового кабеля подходящего сечения: варочная плита, духовой шкаф, тостер, мультиварка, микроволновая печь, посудомоечная машинаСанузел – одно или два помещения с повышенным уровнем влажности. Это необходимо учитывать как при монтаже системы освещения, так и при установке розеток, которые должны иметь полагающуюся степень защитыТак как в каждой комнате обычно более, чем один осветительный прибор, рекомендуют устанавливать несколько отдельных групп. Например, разделить освещение зала (люстра, подсветка, 2 настольные лампы), спальни (2 бра, верхний свет) и детской комнаты (точечное освещение, ночник, настольная лампа)1 группа – мощная бытовая техника2 группа – кухонная линия3 группа – ванная и туалет4 группа – осветительная система
Далее о каждой электрогруппе более подробно.
Стационарная бытовая техника
Крупная бытовая техника обычно располагается в зоне кухни или санузла.
Схема расположения розеток на кухне. Правила: непосредственно за посудомоечной и стиральной машинами размещать розетки запрещено; лучше использовать влагозащищенные модели (+)
Отдельное подключение кухонной зоны необходимо для проведения ремонта. Если произойдет поломка одного из устройств, потребуется замена. Чтобы не отключать электричество во всей квартире, достаточно выключить один аппарат защиты, отвечающий за стационарное оборудование.
К сожалению, даже дорогая бытовая техника время от времени выходит из строя. Ремонт порой затягивается на несколько часов. Отдельная электрогруппа позволит сохранить комфортное пребывание на кухне и в других помещениях
Что мешает просто отключить сломанный прибор от сети, вытащив вилку из розетки? Дело в том, что у встроенной техники точки подключения к электросети находятся в труднодоступных местах.
К тому же неисправность может произойти не в самом приборе, а в проводке, замаскированной в стене. В этом случае передвинуть рычажок автоматического выключателя гораздо легче.
Выделенная линия для кухни
Кухонная линия традиционно является самой загруженной. Примерно 5-6 агрегатов постоянно включены в сеть, даже если не задействованы. Это относится к холодильнику, духовому шкафу, варочной плите, посудомоечной машине, вытяжке, микроволновке, тостеру. Многие пользуются кухонным электрогрилем, мясорубкой, хлебопечкой, мультиваркой и пр.
Схема электрической разводки для кухни, разделенная на 4 группы. Для мощного бытового оборудования в распределительном щите установлены отдельные автоматы
В данном случае отдельный мощный электрический кабель просто-напросто сделает возможным одновременное применение сразу нескольких устройств.
Если на общей проводке «повиснут» еще и осветительные приборы или водонагреватель, то при включении очередного устройства сеть просто не выдержит и сработает автоматическое отключение.
Подробный разбор схем и вариантов расположения розеток на кухне приведен в статье, с которой мы рекомендуем ознакомиться.
Одна или несколько осветительных групп?
Учитывая количество осветительных приборов в каждом помещении, можно сделать одну или несколько линий. Если в зале одна шестирожковая люстра, а в спальне маломощное верхнее освещение и два бра-ночника, то все приборы можно объединить в одну линию.
Однако если гостиная напоминает зал для дискотеки – с люстрами, точечными светильниками, потолочной и настенной подсветкой – то только для нее следует организовать отдельную группу.
Схема разводки точечных или галогенных светильников 220 В для одного помещения, например, для кухни, детской комнаты или прихожей
Если кроме светильников в сеть одной комнаты включены трансформаторы или блоки питания, то ее также рекомендуется подключить к отдельному аппарату защиты.
Помещения с повышенной влажностью
К электроприборам и кабелю в санузле применяются повышенные требования, так как близкое соседство воды – это риск. Чтобы электросеть была безопасной и функциональной, при составлении схемы и монтаже разводки необходимо учитывать ряд правил:
Галерея изображенийФото из Распределительную коробку следует установить за границей санузла – в коридоре, холле или прихожейДля каждого устройства, которое используется в ванной (стиральной машины, светильников у зеркала, фена или электробритвы), необходимо выделить отдельную розеткуВне зависимости от размеров санузла выключатель всегда устанавливают с наружной стороны. Наиболее удачное место – около входной двериЭлектрокабель рекомендуют прокладывать в верхней части стены, под самым потолком, располагая линии параллельно полу и используя изолирующий рукавПравило 1 – установка распределительной коробкиПравило 2 – монтаж розеток для электроприборовПравило 3 – место установки выключателяПравило 4 – способ монтажа проводки
Требования распространяются также на выбор фурнитуры, которой придутся пользоваться регулярно – розеток и выключателей. Предположим, степень защиты розеток должна быть не менее IP 44, а еще лучше приобретать специальные устройства с защищающей от брызг крышкой.
От светильников 220 В рекомендуют отказаться в пользу аналогов 12 В.
Трехжильный медный провод вполне подойдет для установки розеток в санузле, но стоит обратить внимание на сечение: для подключения рядовых приборов оно должно быть не менее 2,5 мм², для мощного электрооборудования – 4 мм². Отечественный вариант – ВВГнг
Если в старом жилье в квартирном щитке не предусмотрено заземление, то не только в ванной комнате, но во всей квартире электропроводку придется заменить на трехжильную.
С правилами выбора влагозащищенных розеток для обустройства ванных и санузлов предлагаем ознакомиться в статье, посвященной этим вопросам.
Зачем делать проект электропроводки в квартире

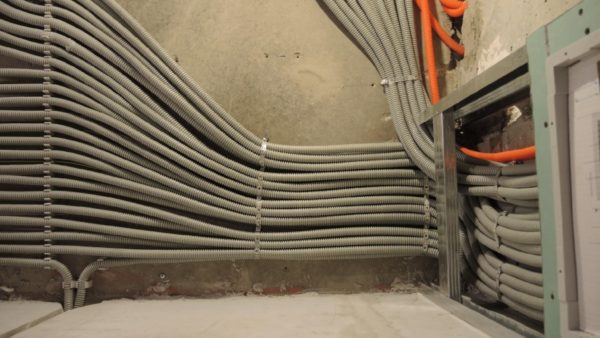

Чтобы обеспечить безопасность, провода дополнительно укладываются в гофрированный шланг ПВХ, который занимает намного больше пространства. Уложить правильно в ряд 10-15 кабелей и раскинуть их по квартире – это искусство. И справиться с задачей может только профессиональный электрик, действующий по схеме.
Кто-то скажет, что электрик – перфекционист, ответим, что работа велась по проекту. Второй момент — это необходимость отделки и маскировки коммуникаций. После этого разобраться с расположением большого количества проводников будет невозможно, без частичной порчи ремонта.
Когда у застройщика хранится план, проблем подобного рода не возникает.
План электропроводки квартиры – пример. Электрик учитывает пожелания клиента по расположению бытовых и нагревательных приборов в помещениях, после чего начинает составление схемы. Его задача – разбить кабеля на группы так, чтобы они не пересекались, не мешали друг другу, а также была возможность распределить нагрузку в сети равномерно. Электрик продумывает систему защиты (некоторые устройства требуют заземления и наличия отдельно вынесенных УЗО), чтобы проводка соответствовала требованиям безопасности.
Схема электрической проводки включает в себя следующие элементы:
- Распределительный щиток, который может быть внутриквартирным или общим.
- Электрический счетчик для контроля над расходом электроэнергии.
- Автоматические устройства защиты, отвечающие за прекращение подачи питания при возникновении утечек, ударов током человека, коротких замыканиях.
- Кабели и провода, с помощью которых осуществляется разводка до электроточек.
- Выключатели и розетки для управления освещением и подключения бытовой техники.
- https://YaElectrik.ru/elektroprovodka/elektroprovodka-v-kvartire
- https://ProFazu.ru/provodka/montazh/elektrika-v-kvartire.html
- https://StrojDvor.ru/elektrosnabzhenie/kakuyu-sxemu-razvodki-provodki-vybrat-dlya-kvartiry/
- https://homius.ru/razvodka-elektriki-v-kvartire-svoimi-rukami.html
- https://Proekt-sam.ru/plans/skhema-elektroprovodki-v-kvartire.html
- http://vse-postroim-sami.ru/engineering-systems/electrician/8719_sxema-razvodki-elektriki-v-kvartire-sovety-specialistov/
- https://kachestvolife.club/elektrika/samye-populyarnye-shemy-elektroprovodki-v-kvartire
- https://elektrika.expert/provodka/montazh-jelektroprovodki-v-kvartire.html
- https://www.asutpp.ru/razvodka-elektriki-v-kvartire.html
- https://sovet-ingenera.com/elektrika/provodka/sxema-elektroprovodki.html
- https://electric-220.ru/shema-jelektroprovodki-v-kvartire-razvodka-montazh-podkljuchenie
