Как сделать вытяжку и вентиляцию в частном доме (кухня, ванная, туалет, газовая)

Как сделать вытяжку и вентиляцию в частном доме (кухня, ванная, туалет, газовая)

Содержание

Естественная вентиляция для частного дома

image-580

Что, как правило, нужно для комфортного проживания человека в доме зимой тепло, летом прохлада. И главное, в любое время года необходим свежий воздух, без сквозняков. Поэтому движение его должно быть естественным и не застаиваться, а неприятные запахи не задерживаясь, должны улетучиваться из помещения. Казалось бы, что все вопросы решит искусственная вентиляция. Но у нее есть и минусы, одним из которых является интенсивный воздухообмен. Он может обернуться потерями тепла. Замена воздуха в помещениях при принудительном вентилировании более, чем в 3 раза превышает, величину естественного воздухообмена. Поэтому целесообразно обустраивать жилье системами естественной вытяжки воздуха.


Как всегда, у каждого правила есть свои исключения. Небольшое движение потока воздуха в вентканале предполагает значительные размеры воздуховода. Если мы говорим о системе вытяжки естественным путем, то прохождение 300 кубометров воздуха за один час потребует сечение воздуховода 25×40 см (Ø35 см), при принудительной вытяжке достаточно сечения 16×20 см (Ø2о см). Ввиду того, что строительство вентканала внутри несущей стены иногда бывает затруднительным, а обустройство конструкции под потолком или по стене комнаты выглядит некрасиво и не вписывается в концепцию помещения, выходом становится принудительная система вентиляции.

Критерии выбора вентиляционной системы в приватном домостроении.

Чтобы определиться в выборе какая все же вентсистема лучше подойдет для конкретного строения, руководствуются следующими факторами:

  • чистота окружающего воздушного пространства;
  • стройматериалы применяемые в сооружении стен коттеджа.

Еще одним не маловажным моментом является финансовая сторона вопроса. Но в целях обеспечения долговременного комфортного проживания, на этот фактор стараются не обращать внимание.

В таком случае требованиями для установки естестественной вентиляции являются по настоящему чистый воздух вокруг жилья и стены коттеджа выполненные из дышащих материалов: керамики, дерева, самана, пено и газобетона.

Условия монтажа принудительных вентсистем заключаются в необходимости фильтрации окружающего воздуха, с целью удаления непрятного запаха и вредных примесей и обеспечении воздухообмена в строениях со стенами из герметичных панелей и пенополистеролбетона.

Естественный воздухообмен: инфильтрация и проветривание

Попадание воздуха в помещение, как и его удаление, может быть естественным и искусственным. В первом случае воздух поступает в результате инфильтрации и при проветривании помещения. Под инфильтрацией понимают минимальное проникновение воздуха через неплотное примыкание створок окна, щели между оконным блоком и проемом, неплотности полотна дверей, через стены. Окна из дерева, обычного исполнения обладают высокой воздухопроницаемостью 15 кг/час*м3. Этого вполне достаточно, чтобы обеспечить приток воздуха в небольшой по площади дом (120м2). Плюс к нему добавляется поступление воздуха через неплотность входных дверей и через стены.

Установка пластиковых окон герметична, он не предусматривает никаких неплотностей. Воздухопроницаемость оконных блоков их пластика фактически равна нулю. Как говорят, их владельцы, окно не дышит. Поэтому при выборе блока необходимо приобрести окно, где уже предусмотрен приточный оконный клапан.

Если время упущено, и оконный блок уже установлен, рекомендуется смонтировать стеновой клапан для поступления воздуха. Обычно это труба, вмонтированная в стену и закрытая с обеих сторон вентрешетками. Решетка, размещенная во внутренней части дома регулируемая. Она может открываться и закрываться целиком. Целесообразно устанавливать приточный стеновой клапан в районе оконного проема поближе к радиатору, чтобы проникающие воздушные массы попадали в зону его действия.

Получить естественный приток воздуха можно и проветриванием. Его выполняют, приоткрыв форточку или отворив раму пластикового окна. Но такой метод проветривания малоэффективный. Он сопряжен с большой потерей тепла, способствует образованию конденсата и полная замена объема воздуха в помещении занимает много времени. Примерно час.

Другим методом считается кратковременное проветривание с помощью целиком распахнутых окон. Это более распространённый способ. При таком проветривании обновление воздуха происходит за 7-8 минут, при этом конструкции окна не успевают охладиться и конденсат не образовывается.

Однако самым эффективным проветриванием является сквозняк. Открывают настежь окна и двери, и за счет образования тяги замена воздушных масс в помещении осуществляется практически мгновенно, через 3 минуты. Такой вид проветривания не желателен во время нахождения людей в комнатк, может способствовать появлению простудного заболевания.

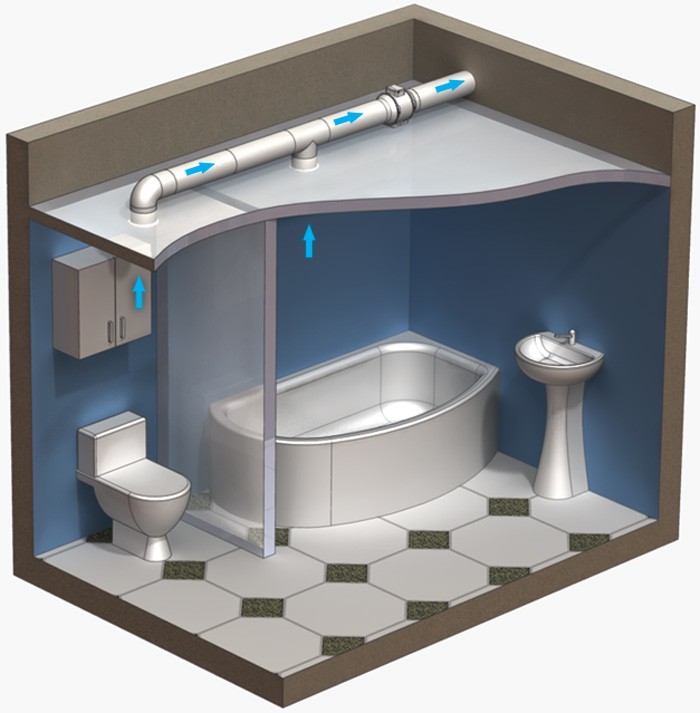

Помещения в доме, нуждающиеся в обустройстве вентканалов

Рассмотрим детально вопрос обустройства естественной вентиляции в приватном домовладении. Для начала определяемся, где обязательно нужно установить вентиляционные каналы.

Это санитарно-гигиенические помещения: санузел, ванная, душевая, бытовая комната со стиральным оборудованием.

Далее, кухня.

В гардеробах, подсобках и кладовых, если они сопряжены с жилыми апартаментами.

Если выход организован в нежилые помещения, то вопрос вентилирования воздуха решается при помощи монтажа приточного клапана в стеновой или оконной конструкции.

Помещение, где установлен котел отопления и другое отопительное оборудование, согласно нормативам, должно быть, оборудовано и вентканалом и стеновым обратным вентклапаном. А также по требованию санитарных правил и норм нужно комплектовать комнату вентканалом, если от вентилируемого помещения ее отделяет более двух дверей.

В остальных апартаментах приватного домовладения, где нет вентканалов, монтируют приточный оконный или стеновой клапан, и делают переточное отверстие в основном на полотне двери в смежное помещение.

Кроме этого, важно, сделать естественное вентилирование подполья на первом этаже и цокольного пространства, для чего тоже устраивают вентканалы.

Производительность стандартного вентканала

На производительность вентиляционного канала влияют следующие факторы: материал изготовления, высота воздуховода и температурный режим в месте установки.

Таблица 1.

Приводим таблицу для стандартного вентканала из бетонных блоков, сечением 12×17 см или 204 см2.

Как правильно расположить вентканалы естественной вентиляции в приватном домостроении

Если за основу взять минимальную площадь сечения вентканала, равной 0,016 м2, то его сторона будет соответствовать 12,5 см, а Ø 150 мм. С помощью такого канала можно обеспечить замену воздуха в помещении до 30 м3 в час. Чтобы увеличить интенсивность отвода воздуха необходимо применить вентканал больших габаритов и длины. Воздуховоды протяженностью менее 2м не удовлетворяют требованиям вентилирования помещений, так как не обеспечивают должного воздухообмена.

Практически длина вентиляционного короба на этаже зависит от количества и высоты верхних этажей, чердака и трубы на крыше. Для обеспечения равномерной тяги во всех воздуховодах на этаже их делают примерно одинаковой длины. Сечение вентканалов тоже оставляют одинаковыми не это больше их соображений удобства монтажа. Производительность вентиляции в комнатах регулируется подбором габаритов вентрешетки.

В частных строениях количество воздуховодов небольшое, поэтому их не объединяют в общий канал, а выводят из помещения через чердак на крышу и оснащают оголовком. Совмещение вентканалов приводит к ухудшению вентилирования в целом.

Размещение блоков вентиляции происходит внутри несущих стен или путем пристройки к ним воздуховодов. Целесообразно строить блок из кирпича, тогда размер вентканала выбирают кратным его габаритам. К примеру, 140×140 мм (пол кирпича на полкирпича) или 140х270 мм(полкирпича на кирпич). Возможно, устройство вентканала специальными блоками из бетона. Для обустройства вентканалов из кирпича или блоков должна быть предусмотрена возможность опирания их на фундаментное основание или жб перекрытие.

Воздуховоды производят из полимеров или металла. В этом случае их закрывают специальным коробом. Такие вентканалы нашли применение в строениях из дерева и каркасных домах.

Как рассчитать естественную вентиляцию приватного домостроения

Чтобы определить размеры вентканалов целесообразно произвести вычисление наименьшей производительности системы вентилирования, взяв за основу количество объема уходящего воздуха.

При нахождении количества объема воздуха, уходящего через воздухопроводы естественной вытяжки, в основе лежит то, что вовнутрь домостроения воздух попадает через обратные вентклапаны с наружного пространства, достигает комнат, оборудованных вентканалами, и через них возвращается опять на улицу.

Представляем алгоритм вычисления необходимого количества вентканалов для каждого этажа строения:

  1. На основании норм находим суммарное наименьшее количество объема воздуха, поступающего снаружи через обратные вентклапаны – QП, м3/час.
  2. Согласно нормам устанавливаем суммарное количество воздуха, исходящего из помещений с вентканалами – Qв, м3/час.
  3. Проведя сравнение показателей наименьшего поступления QП, м3/час и оттока Qв, м3/час воздушных потоков выбираем большую и принимаем ее за наименьшую продуктивность всех вентканалов на этаже, получаемую в результате расчета – Qр, м3/час.
  4. На основании высоты дома, определяем размер вертикального вентканала на этаже. Так  как высота чердака, согласно СН и П равняется высоте жилого помещения, а минимальный размер вентканала над коньком крыши дома  составляет 0,5 метра, то высота вентканала равняется сумме этих показателей.  Пример такого расчета приведен ниже.
  5. Учитывая уровень вентканала и общую расчетную продуктивность всех каналов на этаже, согласно расчета,  см.ниже, определяем число необходимых воздуховодов из выбранного материала.
  6. Руководствуясь выбранным числом стандартных воздуховодов, разделяем их между комнатами, учитывая необходимость обеспечения норм воздухообмена во всех помещениях с вентканалами.

Образец расчета естественной вентиляции приватного домостроения

В качестве примера берем строение в один этаж общей площадью 130м2 и высотой стен 2,8 метра. В коттедже шесть жилых помещений –100м2, кухня, ванная и санузел, кладовая – 4,5 м2. Полы в доме из шпунтованной доски на лагах по грунту. Подпольное пространство высотой 300 мм вентилируется через вентканал. Воздухопроводы строим из бетонных блоков.

  1. Для приватного строения, согласно строительных норм и правил, аэрация воздуха в жилых комнатах принимается однократной.

Из этого следует, что поступление воздуха снаружи для жилых помещений:

  • Qп = 100 х 2,8 х 1 = 280м3/час;

где

  • 100 — общая жилая площадь;
  •  2,8 — высота помещений;
  •   1 — кратность обмена воздуха в частном доме.
  1. Нормативные документы определяют: аэрацию в кухне, как 60 м3/час, в местах повышенной влажности по 25 м3/час; интенсивность обмена воздуха в кладовой и подполье 0,2 1/час.

Далее, рассчитываем необходимое количество уходящего воздуха из каждого помещения:

  • Qв 1 = 60+25 + 25 = 110 м3/час – количество уходящего воздуха из кухни, ванной, санузла;
  • Qв 2 = 4,5 * 2,8 * 0,2 = 2,52 м3/час – количество уходящего воздуха из кладовой;
  • Qв 3 = 130 * 0,3 */ 0,2 = 7,8 м3/час – количество уходящего воздуха из подполья.
  • Итого: Qв общ=Qв 1 + Qв 2 + Qв 3 =110 + 2,52 + 7,8 = 120,32 м3/час. — общее количество уходящего воздуха из дома. Сравнительный анализ показывает, что Qп> Qв общ, из чего следует, что общая расчетная наименьшая продуктивность всех вентканалов на этаже:

Qр = Qп= 280 м3/час.

  1. Для одноэтажного строения, учитывая уровень чердачного помещения, который согласно строительным нормам и правилам, равняется высоте жилого помещения, а минимальная высота вент канала над коньком крыши 0,5 метра, принимаем протяженность вентканала 4 метра;
  2. По приведенной таблице 1, при температуре равной 20 °С и высоте вентканала 4 метра, подбираем продуктивность одного типового вентканала площадью 204 см2 – 45,96 м3/час.

Рассчитываем число типовых вентканалов из бетонных блоков: 280м3/час / 45,96 м3/час = 6,09. Для заданного одноэтажного строения необходимо 6 вытяжных воздухопроводов.

  1. В домостроении предусмотрены обязательные вентканалы на кухне, в ванной, санузле и кладовой, а также в подполье. Исходя из конструктивной необходимости подполье оснащаем двумя вентканалами. Итого получаем 6 воздухопроводов естественной вытяжки.
  2. Теперь просчитываем обеспечение нормативных показателей по помещениям. Кухня. Для кухни необходимо обеспечить воздухообмен 60 м3/час, однако, получается, что одного вентканала недостаточно, поэтому принимаем решение, использовать блок с двумя вентканалами.

Остальные помещения удовлетворяют нормативам. Поэтому окончательно принимаем 7 вентканалов для нашего одноэтажного дома

Проводим сравнительный анализ:

  • кухня 45,96 *2 = 92м3/час> 60м3/час.
  • ванная 45,96м3/час > 25м3/час.
  • санузел 45,96м3/час > 25м3/час.
  • кладовая 45,96м3/час > 2,52м3/час.
  • подполье 45,96 *2 = 92м3/час> 7,8м3/час.

Общая производительность всех каналов

  • 92 + 45,96 + 45,96 + 45,96 + 92 =321,8 м3/час
  • 321,8 м3/час > 280 321,8 м3/час.

Следует отметить, что данная методика расчета упрощенная, но имеет право на жизнь.

Размещение вентканала над крышей

В условиях ветреной погоды вокруг любого препятствия создается зона разряжения или повышенного давления в зависимости от курса и силы воздушных потоков. Не исключение, и вентканал. При попадании оголовка вентканала в зону разряжения тяга увеличивается, а при образовании вокруг него области повышенного давления, она, как правило, снижается, и стремиться к нулю. В таком случае, возможно, опрокидывание тяги, вследствие чего воздух начинает движение снаружи вовнутрь дома. Чтобы максимально снизить влияние потоков воздушной массы на работу вентиляционной системы нужно оголовок вентканала устанавливать согласно определенным размерам.

Утепление вентканалов

При снижении температуры окружающей среды в вентканале начинается образование конденсата и снижение тяги. Чтобы избежать указанной проблемы, воздуховоды размещают внутри несущих наружных стен или утепляют теплоизоляционными материалами.

Как противостоять аэродинамическому сопротивлению вентканалов

Чтобы максимально снизить величину аэродинамического сопротивления, которое препятствует силе тяги в воздуховоде, необходимо:

  • увеличить площадь сечения вентканала;
  • сечение вентиляционных коробов не должно изменяться по всей длине;
  • вентканал должен быть установлен в строго вертикальном положении. Возможно, отклонение воздуховода в сторону до 1м, но не превышающее 30° от вертикальной плоскости. Горизонтальные участки в системах естественного вентилирования не допускаются;
  • стенки вентканала должны быть совершенно гладкими.

Крепление к стене навесной или купольной модели

Хоть внешне эти две модели отличаются, крепятся они к стене. На задней стенке корпуса у них есть четыре отверстия — два слева, два — справа. Многие производители снабжают свои изделия монтажным шаблоном, на котором отмечены места расположения крепежа. Все что необходимо — прислонить шаблон к стене, перенести отметки. Если шаблона нет, измеряете расстояние между отверстиями, переносите на стену. Если есть помощник, можно попросить подержать на выбранной высоте, а самому сделать отметки.

Крепить вытяжку к стене надо через штатные отверстия в корпусе
Крепить вытяжку к стене надо через штатные отверстия в корпусе

Дальше все просто: при помощи дрели делаем отверстия подходящего размера, вставляем пластиковые заглушки дюбелей, затем навешиваем вытяжку на дюбель-гвозди. Естественно, проверяем горизонтальность установленного оборудования.

Этот способ хорош, если стена ровная и ничего не мешает. Часто рядом с плитой проходит газовая труба, которая не дает возможности навесить вытяжку вплотную к стене. В этом случае можно на стену прибить деревянные бруски, а к брускам уже крепить вытяжку. Это простой вариант, но не очень хороший — бруски покрываются копотью и мыть их сложно.

Второй вариант установить вытяжку за трубами — использовать шуруп-шпильку (второе название шпилька сантехническая). Они имеет резьбу для вкручивания в стену, гладкую часть, которая дает возможность отнести вытяжку на некоторое расстояние от стены и более мелкую резьбу с двумя гайками, которыми и будем фиксировать корпус. Есть эти шпильки разных размеров, выбирайте какой вам нужен, но все гайки сделаны под биту или восьмигранный ключ.

Как установить вытяжку на стену, если мешает газовая труба или стена неровная
Как установить вытяжку на стену, если мешает газовая труба или стена неровная

Этот вариант крепления вытяжки универсален, прост в исполнении, надежен. Также он более удобен в уходе — металл обычно нержавеющий, мыть его от отложений несложно.

Как сделать вытяжку в частном доме своими руками , установка вытяжки и другие полезные аспекты

image-581

Замена деревянных окон на пластиковые, а дверей на металлические препятствует циркуляции свежего приточного воздуха. В частном доме система вентиляции обязательно должна состоять из приточных каналов и вытяжных(например приточные клапаны в пластиковых окнах), расположенных во всех комнатах. Сделать ее самому не составит труда, а польза от нее будет неоценимая, свежий и чистый воздух – залог здоровья Вашей семьи.

Приточно-вытяжная схема с монтажом рекуператора

Вытяжка в частном доме
Вытяжка в частном доме
Если используется приточно-вытяжной схемы вентиляции в частном доме, улучшить её работу можно с помощью монтажа рекуператора. С помощью прибора осуществляется подогрев воздуха, поставляемого в помещения. Принцип работы заключён в обогреве воздуха посредством того, который выводится из дома. При этом система не смешивает их. В летний период года можно установить обратный процесс в доме. Поступающий через принудительный вентиляционный канал воздух можно охлаждать.

Подобная методика заслуженно лидирует среди самых разнообразных вариантов вытяжек во всём мире. По мнению специалистом за этой схемой закреплено будущее, которое позволяет управлять энергосберегающими технологиями. Стоимость этой системы велика. Если же постоянно её использовать, то через небольшой период времени она полностью окупит затраты.

Параметры системы удаления воздуха

Для определения наиболее важных размеров труб и воздухозаборников потребуется выполнить небольшой расчет в следующем порядке:

  • Определяем количество воздуха, протекающего через вентиляцию кухни за единицу времени;
  • Зная кубатуру воздушного пространства кухни и рекомендованные значения скорости движения воздуха, вычисляем площадь сечения и рекомендованный диаметр воздуховода.

Этого достаточно для построения простейшей вентиляции помещения кухни. Как правило, кухонная вентиляционная система собирается из двух самостоятельных подсистем – естественной и приточно-вытяжной. Обе схемы рассчитываются по максимальной кратности воздухообмена в изолированном пространстве кухни. Для частного дома, по нормам СанПиН 2.1.2.2645-10, воздух кухонной атмосферы должен смениться от 3,5 до 5 раз за час, в зависимости от типа используемых плит и духовых шкафов.

В том случае, если кухня спланирована в виде одной большой студии или павильона, полуоткрытой веранды, кратность газообмена можно снизить до 2,5-3 раз.

Вытяжка в «грязных» помещениях

По регламенту во всех «грязных» помещениях должен быть оборудован отток воздуха. Кухня же, как раз относится к таким комнатам, где постоянно царит влага и пыль.

Дабы не допустить размножение бактерий и грибковых образований на стенах вытяжка для кухни с отводом в вентиляцию — это естественная необходимость каждого дома. Сам отток отработанного воздуха может быть сделан двумя способами:

Если кухня используется часто, на ней много готовят для большого количества людей, то необходима вытяжка с оборудованным притоком воздуха и одновременным забором уже отработанного. Делают данную конструкцию по всему периметру кухни.

Второй вариант всем нам знакомый — это установка принудительной вентиляции непосредственно над источником постоянных паров, то есть плиты и других электрических приборов. Использование постоянного фритюра также нуждается в оттоке воздуха.

В магазинах на данный момент представлен большой выбор моделей вытяжек, но ничто не мешает сделать вам ее самостоятельно. Важно лишь помнить, что принудительный отток воздуха не должен перекрывать общий канал его отвода из других комнат.











Итог

Мы рассмотрели разные схемы вентиляции в частном доме своими руками. Вы можете воспользоваться готовыми вариантами, но лучше произвести индивидуальные расчеты с учетом места расположения дома и специфики его помещений.

Проект вентиляционной системы можно изготовить самостоятельно, но лучше доверить это дело профессионалам, имеющим глубокие знания. Установка системы – посильная задача для домашнего мастера.

Если в вашем доме грамотно установлена вентиляция, вы навсегда забудете о сырости, плесени и простуде. Не пренебрегайте этой важной инженерной системой, и результат не заставит себя ждать.

Необходимые предварительные расчеты

Все расчеты по вытяжке приводят к определению воздушной массы в доме. Исходя из этого, делают расчет основных характеристик системы вентиляции, а именно – число и диаметр воздушных каналов, производительность вентиляторов и др.

Есть специальные методики, по которым можно вычислить не только воздухообмен, но и тепловую отдачу, влажность, очищение от загрязнений и др. Но для расчетов по вытяжке для частного дома достаточно применить следующие варианты:

  • по кратности;
  • по площади;
  • по санитарно-гигиеническим нормативам.

Данные способы довольно просты, и поняв в них сущность, можно всякому домовладельцу высчитать основные характеристики своей вытяжки в доме. Наиболее простой метод – это расчет по площади. За базовые расчеты берется следующая норма: в течение часа в дом должно поступать по 3 м³ свежего воздуха на 1 м2площади. Число людей при этом не берется в расчет.

Вычисление по СНиП также сравнительно несложное. Здесь для расчета нужно брать не площадь помещения, а число членов семьи. Для всякого проживающего в доме человека поступление нового воздуха должно быть 60 м³/час.

Сложнее производится вычисление по кратности обновления воздуха. При его выполнении нужно брать в расчет предназначение всякой отдельной комнаты и нормы по кратности воздухообмена для любой из них. Кратность воздухообмена это коэффициент, показывающий число замены выработанной воздушной массы за один час (СНиП 2.08.01-89* Жилые здания, прил. 4).

В зависимости от назначения комнаты, в них должен происходить следующий воздухообмен:

  • детская и спальная комната – 1 раз за час;
  • кухня с электроплитой – 60 м³/ч;
  • санузел – 25 м³/ч;
  • Для котельной с твердотопливным котлом и кухни с газовой плитой необходима кратность 1 раз за час и 100 м³/ч во время эксплуатации агрегата.

При расчетах также нужно иметь в виду, что аэродинамическое сопротивление в круглой трубе меньше, чем в квадратной. Зато квадратная конфигурация наиболее компактна, хорошо вписывается в общий интерьер.

Союз вентиляции с рециркуляцией

Рециркуляционной называют СВ, когда воздух, удаляемый из помещения, возвращается обратно через приток с примесью свежего воздуха. Недостатком является то, что применение ее ограничено СНиПом, а в регионах с холодным климатом она работает не очень эффективно. Действие ее ограничено пределами одного помещения.

Схема приточно-вытяжной вентиляции
Схема приточно-вытяжной вентиляции
Рециркуляция позволяет сэкономить на электропотреблении по той причине, что мощность расходуется только на подогрев небольшого объема воздушной массы, забираемой с улицы

Схему рециркуляционной системы можно превратить в обыкновенную приточно-вытяжную вентиляцию путем закрытия рециркуляционного клапана и полного открытия приточного и вытяжного. Если сделать все наоборот, то система начинает прогонять воздух по кругу.

Когда клапаны приточный и вытяжной открыть только частично, начнется подмешивание свежего наружного воздуха. Регулируя степень открытия, оптимизируют поступление элементов, обеспечивающих комфортную жизнедеятельность.

Нужна вентиляция в деревянном доме

В деревянном доме, который строится по последним технологиям, обязательно устанавливают систему вентилирования. Обусловлено это высокой герметичностью здания. Вывод грязного воздуха через окна и форточки не является достаточным условием.

Система естественной вентиляции привлекает низкой стоимостью, однако она не способна быстро удалять запахи из кухни или влажный воздух из ванной комнаты. Для эффективного воздухообмена на кухне в доме из дерева нужно устанавливать специальное устройство соответствующей мощности.

Приточно-вытяжной системы вентиляции достаточно только для того, чтобы обеспечить поступление свежего воздуха в дом и устранить излишки углекислого газа и неприятных запахов. Для качественной очистки воздуха в кухне данной, как и естественной системы, недостаточно.

Можно использовать качественную систему вентиляции кухонь естественного типа при условии, что она была изначально заложена при проектировании дома и выполнена специалистами.

Технические нормативы

Согласно действующему законодательству вся загородная недвижимость делится на два вида — это садовые постройки и так называемые объекты индивидуального жилищного строительства (сокращенно — ИЖС). Первые предназначены для сезонного проживания, вторые — для постоянного. В первом случае правил совсем немного и касаются они в основном расположения строений и изменения их статуса, оставляя без внимания многие технические аспекты. Во втором — действуют стандарты для жилых помещений.

Для садовых домов

В данном случае закон не обязывает устанавливать какие-либо коммуникации. Тем не менее, такая необходимость возникает, когда на стенах появляется конденсат и становится заметна плесень. Еще один индикатор — запах сырости и разлагающихся органических материалов, из которых построено сооружение. Таким напастям наименее всего подвержены деревянные строения. При возведении блочных или кирпичных конструкций следует всерьез задуматься, как они будут проветриваться.


Unsplash.com

Летом в жаркую погоду окна обычно отрыты, но в холодное время жар от печи может вызвать головную боль, а неизбежное залповое проветривание приведет к необходимости срочно подбросить еще дров. Проблема дает о себе знать, когда температура падает ниже нуля. Если здание достаточно утеплено, чтобы в нем можно было проживать зимой, для него подходят все технические рекомендации по устройству вентиляции, пригодные для жилого строения.

Для ИЖС

Ряд ограничений вводит Постановление Правительства РФ №47 «Об утверждении Положения о признании помещения жилым» и санитарные правила СП 60.13330.2012:

  • не допускается устройство вентканалов на расстоянии менее 10 см от электропроводки и газовых труб;
  • категорически запрещено объединять воздуховоды кухонь и санузлов, а также других нежилых площадей с жилыми. К последним относятся спальни, детские и гостиные;
  • нельзя проектировать системы, при которых возможен отток из одной квартиры в другую, если в здании от двух квартир и более.

Здесь же говорится о том, что каждый квадратный метр должен соответствовать действующим санитарно-техническим нормативам по кратности. Этим термином обозначается отношение объема воздушных масс к пространству, которое они проходят за единицу времени. По данному параметру в санитарных правилах СП 55.13330.2016 устанавливается минимальная производительность работающей принудительной вентиляционной системы. В спальне и гостиной кислород должен полностью обновляться каждый час, в кухне необходим ежечасный приток в объеме от 60 м3, в санузле и нежилых комнатах — от 25 м3 в час. При отключенных вентиляторах либо при отсутствии людей допускается кратность от 20% объема помещения в час.

  • Вентиляция в погребе с двумя трубами: схема и инструкция по установке

    Вентиляция и кондиционирование

    Вентиляция в погребе с двумя трубами: схема и инструкция по установке

Принудительная вентиляция частного дома

image-582

В наше время ни один частный дом не может обойтись эффективной вентиляционной системы, которая бы не только наполняла домашнюю атмосферу свежим воздухом, а также выводила все неприятные запахи.

Наиболее эффективной на сегодняшний день выступает принудительная система приточно-вытяжной вентиляции, которая оснащена технологией рекуперации тепла.

Обычно ее используют в том месте, где естественной вентиляции не хватает – в санузлах и на кухне. Принудительная вентиляция поможет удалить воздух при помощи специального оборудования – вентилятора или вытяжки.

Также на крышу рекомендуем устанавливать дефлектор вентиляционный, который можно сделать своими руками.

Рассмотрим более подробно устройство вентиляционной принудительной системы:


  1. главным элементом выступает блок вентиляции, который состоит:

а) блока управления;

б) вентиляторов;

в) фильтров;

г) теплообменника-рекуператора.

2. вытяжной воздуховод;

3. вытяжной анемостат;

4. дефлектор;

5. воздухозаборник;

6. приточный анемостат.

Принцип работы принудительной приточно-вытяжной вентиляции.

Через вытяжной воздухозаборник воздух удаляется из помещений в дефлектор, который располагается на крыше дома. Свежий воздух поступает через приточный воздухозаборник, который потом распределяется при помощи блока приточно-вытяжной вентиляции по все помещениям.

Система рекуперации работает по следующему принципу.

В зимнее время отводящий теплый воздух и входящий холодный встречаются в рекуператоре теплообменнике. Следует учесть, что при этом смешивание двух потоков воздуха не происходит. Отводящий теплый воздух отдает свое тепло входящему. Благодаря этому по домашним помещениям распределяется уже свежий подогретый воздух. Такое решение позволяет экономить до 25% энергии, которая расходуется отопительной системой.

Современные технологии позволяют оснастить блок вентиляции вспомогательными системами для фильтрации, увлажнения подаваемого воздуха.

Достоинства современной принудительной приточно-вытяжной вентиляции с рекуперацией тепла:

  1. Существенная экономия тепловой энергии, за счет использования эффективного теплообменника;
  2. Обеспечивает все помещения в доме свежим приточным воздухом, несмотря на погодные условия;
  3. Эффективно удаляет даже самые мелкие частицы пыли при помощи системы фильтрации;
  4. Выполняет охлаждение, подогрев, осушение или увлажнение приточного свежего воздуха;
  5. Предоставляет возможность быстро и легко отрегулировать воздухообмен в доме в зависимости от ваших предпочтений и параметров микроклимата в комнатах;
  6. Надежная система диагностики и эффективности работы (микроклимата, влажности воздуха, воздухообмена), а также сообщит, когда необходимо заменить фильтры или выявит неисправности.

Недостатки современной принудительной приточно-вытяжной вентиляции с рекуперацией тепла:

  1. Потреблением электроэнергии блоком управления и вентиляторами;
  2. Автоматическая система защиты отключает систему вентиляции при отсутствии электричества;
  3. Технически сложное устройство с электронным дорогостоящим блоком управления;
  4. Необходимость в периодичном техническом обслуживании;
  5. Создает шум при работе;
  6. Требует монтажа квалифицированными специалистами.

Система приточно-вытяжной вентиляции с грунтовым теплообменником.

Такая система сегодня широко используется.

geo_vents1
image-583

Устройство:

Труба прокладывает на глубине 1,5-2 метра в земле. Один конец трубы выводят над поверхностью земли на расстояние 0.5-1 м. Второй конец подключает непосредственно к воздухозаборнику. Приточный воздух подается к блоку вентиляции через грунтовый теплообменник, где в зимнее время он нагревается, а в летнее наоборот – охлаждается. Диаметр трубы должны быть не менее 110 мм для большей эффективности.Рекомендуемая длина трубы составляет – 15 метров и больше.

Достоинства данной системы – экономия системы кондиционирования и отопления до 25%.

Подарите своему дому и семье полноценный комфорт и уют в каждой комнате.

Как установить вытяжку (вентиляцию) в частном доме видео:

Как сделать вытяжку газовою для газовой колонки

ustanovka-vytyazhki1
image-584

Каналы вентиляционные для отопительного котла или колонки должны иметь размеры 130х260 мм. Во время его постройки нужно очень тщательно заделывать все имеющиеся щели раствором для кладки. А сам канал вентиляционный лучше всего соединить с выходом котла или колонки при помощи оцинкованной трубы, которая не боится коррозии и перепадов температур. Высота вытяжки над газовой плитой должна раняться около 50 — 80 см. Так чтобы испарения не уходили вам в помещение.

Как сделать вытяжку в туалете и в ванной частного дома

ventilyaciya-v-vannoj-komnate
image-585

Если ваш санузел в частном доме не будет оборудован принудительной вентиляцией, то в нем начнет скапливаться влага, что впоследствии приведет к грибкам и плесени. Такая вентиляция за счет быстрой циркуляции воздуха уберет все неприятные запахи в ванной или туалете. Лучше всего для этого подойдет настенный вентилятор на втулках (без подшипников). С подшипниками вентиляторы хоть и более надежны и дорогие, но очень шумные. В свою очередь вентиляторы на втулках имеют невысокую цену и практически бесшумные.

Также, рекомендуем к просмотру следующее видео:

Вытяжка – обязательный атрибут каждой ванной комнаты, кухни или туалета. Именно благодаря этому устройству происходит циркуляция свежего воздуха, что позволяет поддерживать оптимальную влажность и микроклимат в помещении. Современные технологии предоставляют возможность более эффективно использовать вытяжные системы. К примеру, установив дополнительно в ванной комнате датчик движения, по которому будет включаться, и выключаться система вентиляции. Также на практике особенно популярным остается включение вытяжки одновременно с включением света. Можно установить датчик влажности, который будет подключен к системе принудительной вентиляции и при изменении его параметров в автоматическом режиме контролируется работа вытяжки.

В данной статье мы рассмотрим наиболее оптимальные и правильные способы подключения принудительной системы вентиляции на примере ванной комнаты.

Рекомендация! Правильней всего разместить, включатель вытяжки внутри помещения, к примеру, в ванной или туалете. Так как не каждый раз, заходя в уборную, нужно чтобы система вентиляции срабатывала, ведь это может быть простой визит, чтобы сделать уборку или умыться и почистить зубы.

Вышеописанную рекомендацию следует также учесть, если Вы планируете выполнить включение вытяжки при включении света. В этом случае необходимо предусмотреть дополнительный выключатель на систему вентиляции, так как не каждый раз, когда Вы будете включать свет в уборной, Вам нужно чтобы срабатывала вытяжка. К примеру, зимой бывает прохладно в ванной и дополнительно холодный воздух из системы вентиляции не прибавит Вам комфорта. Или возьмем другой пример, Вы приготовили для себя пенную ванну и решили расслабиться, наслаждаясь просмотром любимого фильма на iPad, и в этом случае постоянное жужжание вентилятора будет только раздражать Вас.

Датчик влажности

Современные специалисты предлагают устанавливать датчики влажности в уборных, который будет сигнализировать системе вентиляции о необходимости включения или выключения. Однако это не стоит делать и вот почему. К примеру, Ваш ребенок слегка приболел, и Вам нужно его выкупать, в этом случае нужно избегать малейшего сквозняка, а тут целая система вентиляции будет работать по сигналу от датчика влажности, которую Вы не сможете выключить. Как правило, в ванной должно быть достаточно тепло, чтобы Ваш ребенок не заболел окончательно, для этого предварительно включаем горячую воду, которая и согреет все помещение как в бане.

Рекомендация! Категорически не рекомендуем устанавливать любую автоматику на срабатывание вытяжной системы в квартирах и домах, где есть пожилые люди. Если Ваша бабушка или дедушка, мама или папа в возрасте решат принять ванну и расслабиться, а в этом время неожиданно включиться вытяжка на полную мощность по датчику влажности или движения, то это чревато нервным потрясением для таких людей.

Еще один простой пример, Вы решили поздно ночью зайти в ванную или туалет, на кухню, когда уже все спят и с включением света или датчика движения принудительная система вентиляции не только разбудит всех в квартире, доме, но и может сильно Вас напугать спросонья.

Оптимальные методы подключения вытяжки в уборной или ванной

Способ 1 – Выключатель внутри помещения

В этом случае Вы сможете самостоятельно управлять процессом включения и выключения системы вентиляции.

Способ 2 – Включение вытяжки вместе с освещением и дополнительный выключатель

Это наиболее оптимальный метод для каждой квартиры или дома, когда при включении света в уборной будет автоматически включаться системы вентиляции, которую Вы также сможете самостоятельно выключить при помощи выключателя. К примеру, Вы зашли умыться или сделать уборку и в этом случае Вам не нужно чтобы работала вытяжка. Тогда Вы можете просто ее выключить, и включить когда понадобится.

Рекомендация – в этом методе можно установить выключатель на вытяжку как на стене внутри уборной, так и непосредственно на корпусе вентилятора.

Способ 3 – Кнопка включения и таймер на 60 минут

В этом случае система вентиляции будет включаться исключительно Вами, и выключиться она через определенный временной интервал. К примеру, через 60 минут, как правило, это время можно будет регулировать на таймере с шагом – 5 минут.

Важно! Мы настоятельно не рекомендуем устанавливать автоматику на срабатывание вытяжной системы.

Используйте любой из вышеописанных методов, и Вы сможете создать полноценный комфорт в Вашей ванной, туалете или кухне без неприятных эксцессов и других сюрпризов.

Источники

  • https://o-builder.ru/kak-sdelat-vytyazhku-ventilyaciyu-v-chastnom-dome/
  • https://stroychik.ru/kuhnya/ustanovka-vytyazhki
  • https://kotel.guru/alternativnoe-otoplenie/rekuperaciya/shema-vytyazhki-v-chastnom-dome-ustanovka-svoimi-rukami-vybor.html
  • https://VentingInfo.ru/sistemyventilyacii/vytyazhka-na-kuhne-v-chastnom-dome-raznye-varianty
  • https://gidstroitelstva.ru/vytyazhka-dlya-kuxni-chastnogo-doma/
  • https://seti.guru/ventilyatsiya-svoimi-rukami-v-chastnom-dome
  • https://AeroClima.ru/ventilyaciya/kak-sdelat-vytyazhku-v-chastnom-dome/
  • https://sovet-ingenera.com/vent/raschety/vytyazhka-v-chastnom-dome.html
  • https://VseMe.ru/kuhnya/ustanovit-vytyazhku-v-chastnom-dome
  • https://www.ivd.ru/stroitelstvo-i-remont/ventilacia-i-kondicionirovanie/pravilnaya-ventilyaciya-kak-sdelat-vytyazhku-v-chastnom-dome-svoimi-rukami-41231

[свернуть]
